工作原理
液體介質流經傳感器殼體，由于葉輪的葉片與流向形成特定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號。信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可傳輸至顯示儀表，顯示出流體的瞬時流量或總量。在一定流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：
式中：
f ——脈沖頻率[Hz]；
k ——傳感器的儀表系數[1/m3]或[1/L]；
Q ——流體的瞬時流量[m3/h]或[L/h]；
3600——換算系數；
每臺傳感器的儀表系數k略有不同，這是由制造廠家通過流量裝置實流標定得出，打印于合格證書中
基本參數
| 被測介質 | 無雜質，低粘度，無強烈腐蝕性液體 | |||
| 執行標準 | 渦輪流量傳感器（JB/T9246-1999） | |||
檢定規程 | 渦輪流量計（JJG1037-2008） | |||
儀表口徑及連接方式 | 法蘭連接型 | DN15-DN200 | ||
| 螺紋連接型 | DN4-DN50 | |||
| 卡箍連接 | DN4-DN50（大口徑可定制） | |||
精度等級 | ±1%R, ±0.5%R, ±0.2%R(需特制) | |||
| 量程比 | 1：15；1：10；1：5 | |||
| 傳感器材質 | 304;316不銹鋼等（特殊材質需定制） | |||
| 使用條件 | 介質溫度：-20℃―+80℃（高溫定制） | 環境溫度：-20℃―+60℃ | ||
| 相對濕度：5%―90% | 大氣壓力：86kpa―106kpa | |||
| 信號輸出功能 | 脈沖信號，4-20mA信號 | |||
| 通訊輸出功能 | RS485通訊，HART協議等 | |||
| 工作電源 | A．外電源：+24VDC；適用于4-20mA輸出，脈沖輸出，RS485等 | |||
| B.內電源：1組3.6V鋰電池，電池電壓3.0-3.6V時均可正常工作 | ||||
| 法蘭標準 | 常規標準 | GB/T20592-2009 | ||
| 其他標準 | 國際管法蘭 | 德標DIN，美標ANSI，日標JIS | ||
| 國內管法蘭 | 化工部標準，機械部標準 | |||
螺紋規格 | 常規規格 | 英制管螺紋（外螺紋）（參照標準GB/T7307-2001） | ||
| 其他規格 | 內螺紋，球面螺紋，NPT螺紋等 | |||
| 電氣接口 | M20*1.5內螺紋（NPT螺紋需訂制） | |||
| 防爆等級 | ExdIIBT6Gb | |||
防護等級 | IP65（可定制） | |||
流量范圍及工作壓力
| 儀表口徑 （mm） | 正常流量 精度0.5級 （m3/h） | 擴展流量 精度1.0/1.5級 （m3/h） | 常規連接方式 耐壓等級 （MPa） | 特制耐壓等級 （螺紋/夾裝）（MPa） | 始動流量 （m3/h） | 壓損 （KPa） |
| 4 | 0.04~0.25 | 0.04~0.4 | 螺紋連接/6.3 | ≤42 螺紋連接 配前后直管段， 錐面密封 （GB/T3758/3759/3760） | 0.02 | 120 |
| 法蘭連接/4.0 | ||||||
| 6 | 0.1~0.6 | 0.06~0.6 | 螺紋連接/6.3 | 0.05 | 80 | |
| 法蘭連接/4.0 | ||||||
| 10 | 0.2~1.2 | 0.15~1.5 | 螺紋連接/6.3 | 0.07 | 50 | |
| 法蘭連接/4.0 | ||||||
| 15 | 0.4~4 | 0.4~5 | 螺紋連接/6.3 | 0.35 | 35 | |
| 法蘭連接/2.5 | ||||||
| 20 | 0.8-8 | 0.45-9 | 螺紋連接/6.3 | 0.3 | 35 | |
| 法蘭連接/2.5 | ||||||
| 25 | 1~10 | 0.5~10 | 螺紋連接/6.3 | 0.4 | 35 | |
| 法蘭連接/1.6 | ||||||
| 32 | 1.5-15 | 0.8-15 | 螺紋連接/6.3 | 0.6 | 35 | |
| 法蘭連接/1.6 | ||||||
| 40 | 2~20 | 1~20 | 螺紋連接/6.3 | 0.6 | 35 | |
| 法蘭連接/1.6 | ||||||
| 50 | 4~40 | 2~40 | 法蘭連接/1.6 | ≤26 | 1 | 35 |
| 65 | 7-70 | 5-70 | 法蘭連接/1.6 | 4 | 25 | |
| 80 | 10-100 | 7-100 | 法蘭連接/1.6 | 5 | 25 | |
| 100 | 20~200 | 10~200 | 法蘭連接/1.6 | ≤15 | 8 | 25 |
| 125 | 25-250 | 13-250 | 法蘭連接/1.6 | 10 | 25 | |
| 150 | 30~300 | 15~300 | 法蘭連接/1.6 | 12 | 25 | |
| 200 | 80~800 | 40~800 | 法蘭連接/1.6 | ≤11 | 20 | 25 |
說明：1.壓損是流量計工作在流量點時的壓損，介質為水，常溫；
2.準確度為0.2級量程比1：5，需訂制；
類型及尺寸
基本型渦輪流量變送器
基本型放大器
放大器型號：LWGN
供電電源：12V-24VDC±10%，≤10A
脈沖信號輸出，電壓幅值：高電平≥10V
低電平≤1.5V
傳感距離：傳感器至顯示儀表的距離可達500m
傳感器
介質溫度：-20—+80℃
環境溫度：-20—+50℃
精確度：±1%，±0.5%R,±0.2%R(需特制)
線路對接說明
| 接線內容 | 供電電源- | 信號輸出 | 供電電源+ | 地線 |
| 對應插針 | 1號插針 | 2號插針 | 3號插針 | 4號插針 |
| 標簽注明 | 電源- | 信號 | 電源+ | 接地 |
4-20mA遠傳型渦輪流量變送器
4-20mA遠傳型渦輪流量變送器是在基本型渦輪流量傳感器的基礎上改進而來采用DC24供電，4-20mA兩線制電流變送，特別適合于與顯示儀、工控機、DCS等計算機控制系統配合使用。

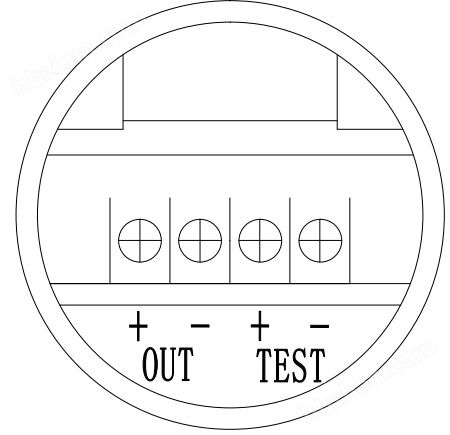

4-20mA型渦輪流量變送器接線方式
兩線制電流信號輸出形式： +out———24V
- out——— 0V

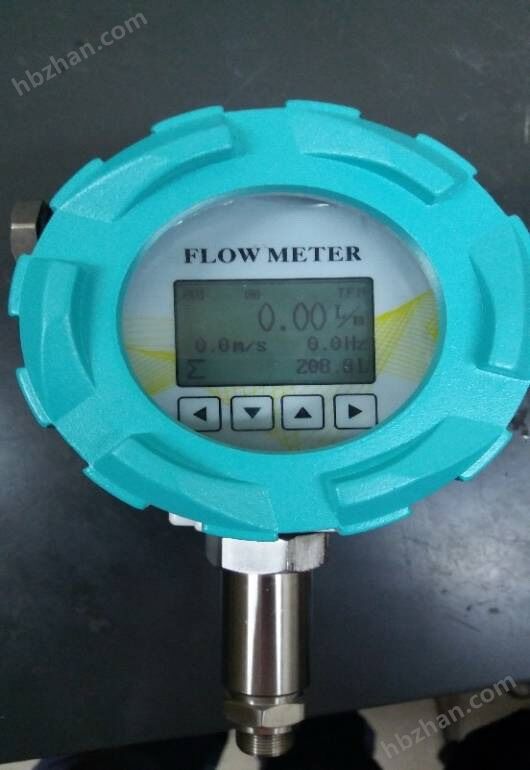

現場顯示型渦輪流量計
現場顯示型渦輪計是在基本型渦輪流量傳感器的基礎上，采用電池供電，增加了現場顯示功能。該流量計是采用的超低功耗單片微機技術研制的傳感器與顯示計算一體化的新型流量測量儀表。與傳統的渦輪流量傳感器配二次儀表組成的測量系統相比，它具有體積小、重量輕、顯示讀數直觀、清晰、可靠性高、成套成本低等明顯優點。可廣泛應用于石油、化工、制藥、食品等行業的液體流量測量。本產品性能，達到國際同類產品的水平。
1.主要技術指標
(1) 雙排液晶顯示方式：
XXXXX累計量高位
XXXXXX.XXX 累計流量（m3）
XXXXX.XX 瞬時流量(m3/h)
行：累計量高位；固定4位整數顯示。
第二行：累計量低位,4位整數，
第三行：瞬時流量；7位整數，固定2位小數，流量單位由菜單設置。
(2) 系統低功耗：3.6V10Ah鋰電池供電，可持續工作12個月；
(3) 累計流量：自動擴大顯示精度，累計流量值可清零；
(4) 儀表系數：現場可置入；
(5) 掉電保護：儀表系數、累計流量值掉電保持1年不丟。
現場指示與遠傳輸出型渦輪流量計
現場指示與遠傳輸出型渦輪流量計是在現場顯示型渦輪流量計的基礎上增加了24VDC供電，4-20mA 兩線制電流變送功能，轉換器部分設計為抗振動性能和抗電磁干擾芯片處理；在 24VDC 供電時，標配 4-20mA、脈沖、高報警、低報警和 RS485 通訊；多段非線性修正功能，特別適合于與顯示儀、工控機、DCS等計算機控制系統配合使用。
它同時具備現場顯示和遠傳輸出的功能。
輸出20mA電流信號時的流量值，必須設定，且不得為0。單位與流量單位一致。
現場顯示與遠傳輸出型渦輪流量計接線圖
485通訊設置（可選單獨購買）
四線制變送器按Modbus-RTU通訊協議快速讀取保持寄存器中各個運行參數。讀取保持寄存器值的Modbus命令為3號命令。僅支持4800和9600波特率，響應時間在50mS內；Modbus連續命令間隔最小100mS；
安裝尺寸
1.前直管段 2.后直管段 3.渦輪流量計 4.放大器
DN-4～10傳感器結構及安裝示意圖
（非法蘭、衛生卡箍連接型）
DN-15～40螺紋連接傳感器安裝示意圖
| 口徑 | L | H螺紋 | 遠傳4-20mA | 現場指示遠傳4-20mA | G |
| LWG-4 | 230 | 145 | 175 | 220 | G1/2 |
| LWG-6 | 230 | 145 | 175 | 220 | G1/2 |
| LWG-10 | 350 | 145 | 175 | 220 | G1/2 |
| LWG-15 | 75 | 150 | 185 | 230 | G1 |
| LWG-20 | 85 | 155 | 190 | 235 | G1 |
| LWG-25 | 100 | 160 | 195 | 240 | G5/4 |
| LWG-32 | 140 | 165 | 200 | 245 | G3/2 |
| LWG-40 | 140 | 175 | 210 | 255 | G2 |
圖三 DN-15～200法蘭連接傳感器安裝示意圖
安裝尺寸表
| 口徑 | L | D | d | H 法蘭 | 遠傳4-20mA | 現場指示遠傳4-20mA |
| LWG-15 | 75 | Ф65 | Ф14 | 175 | 200 | 245 |
| LWG-20 | 85 | Ф75 | Ф14 | 185 | 210 | 255 |
| LWG-25 | 100 | Ф85 | Ф14 | 195 | 220 | 265 |
| LWG-32 | 140 | Ф100 | Ф18 | 210 | 245 | 290 |
| LWG-40 | 140 | Ф110 | Ф18 | 215 | 250 | 295 |
| LWG-50 | 150 | Ф125 | Ф18 | 225 | 260 | 305 |
| LWG-65 | 180 | Ф145 | Ф18 | 245 | 280 | 325 |
| LWG-80 | 200 | Ф160 | Ф18 | 260 | 295 | 340 |
| LWG-100 | 220 | Ф180 | Ф18 | 280 | 315 | 360 |
| LWG-150 | 300 | Ф240 | Ф22 | 335 | 370 | 415 |
| LWG-200 | 360 | Ф295 | Ф22 | 385 | 420 | 465 |
DN-4～50衛生卡箍連接傳感器安裝示意圖
| 口徑 | L | D | d | H | 遠傳4-20mA | 現場指示遠傳4-20mA |
| LWG-4 | 50 | 50.5 | 46 | 145 | 180 | 225 |
| LWG-6 | 50 | 50.5 | 46 | 145 | 180 | 225 |
| LWG-10 | 50 | 50.5 | 46 | 145 | 180 | 225 |
| LWG-15 | 100 | 50.5 | 46 | 155 | 190 | 235 |
| LWG-20 | 100 | 50.5 | 46 | 160 | 195 | 240 |
| LWG-25 | 100 | 50.5 | 46 | 160 | 195 | 240 |
| LWG-32 | 120 | 50.5 | 46 | 165 | 200 | 245 |
| LWG-40 | 140 | 64 | 59 | 175 | 210 | 255 |
| LWG-50 | 150 | 78 | 73.5 | 185 | 220 | 265 |
產品型號選型
| LWGY | -XXX | -X | X | X | X | X | /X | -XXXX | |
LWGY | 液體渦輪流量傳感器 | ||||||||
LWBY | 液體渦輪流量變送器 | ||||||||
LWZY | 液體渦輪流量轉換器 | ||||||||
口徑 | 1~200單位mm。 | ||||||||
| 現場顯示方式 | 1 | 液晶顯示 | |||||||
| 0 | 非液晶顯示 | ||||||||
| 傳感器與變送器的組合方式 | A | 整體型：傳感器與變送器制成一體； | |||||||
| B | 分離型：傳感器與變送器分開安裝，用電纜線連接。 | ||||||||
| 渦輪軸心方向 | A | 軸向型：渦輪軸心與管道軸心重合； | |||||||
| T | 切向型：渦輪軸心與管道軸心垂直。 | ||||||||
| 連接方式 | G | 非螺紋密封的管螺紋型 | |||||||
| R | 用螺紋密封的管螺紋型 | ||||||||
| F | 法蘭連接型 | ||||||||
| E | 變徑類 | ||||||||
| K | 卡箍型 | ||||||||
| G | 高壓（錐面密封） | ||||||||
| 輸出方式 | P | 脈沖輸出型 | |||||||
| I | 電流輸出型 | ||||||||
| R | 數字通信信號輸出型RS485 | ||||||||
| D | 數字通信信號輸出型HART | ||||||||
| N | 無輸出型 | ||||||||
| 使用環境 | 無 | 普通型 | |||||||
| B | 防爆型 | ||||||||
| 自定義（精度等級：） | 1.5/1.0/0.5/0.2 | ||||||||
